Узел крепления анкерного кронштейна на железобетонной стойке

Name: Узел крепления анкерного кронштейна на железобетонной стойке
Availability: InStock

Количество

Купить в 1 клик

Добавить в сравнение

Материал: Ст3сп5.

Применяется для крепления анкерного кронштейна типа АЦ к железобетонным стойкам опор

Описание

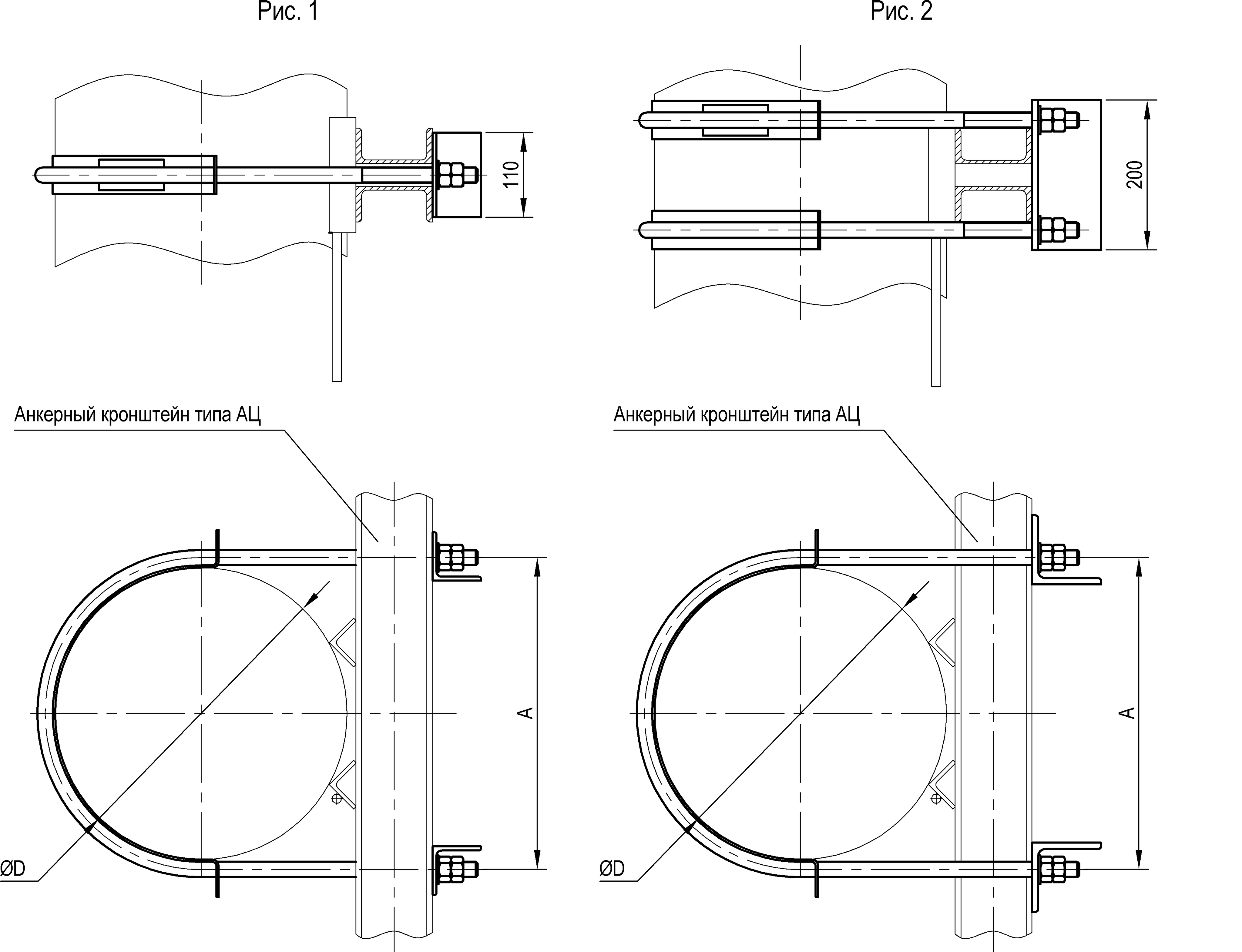

Номер чертежа	СКМТР	Рис.	Область применения	Диаметр стойки D, мм	Размер A, мм	Масса, кг
УКС 09716		1	АЦ-1, АЦ-VI	300	326	4,8
УКС 09716-01		1	АЦ-1, АЦ-VI	310	336	4,8
УКС 09716-02		1	АЦ-1, АЦ-VI	320	346	4,9
УКС 09716-03		1	АЦ-1, АЦ-VI	330	356	5,0
УКС 09716-04		1	АЦ-1, АЦ-VI	340	366	5,0
УКС 09716-05		1	АЦ-1, АЦ-VI	350	376	5,1
УКС 09716-06		1	АЦ-1, АЦ-VI	360	386	5,3
УКС 09716-07		1	АЦ-1, АЦ-VI	370	396	5,4
УКС 09716-08		1	АЦ-1, АЦ-VI	380	406	5,4
УКС 09716-09		1	АЦ-1, АЦ-VI	390	416	5,5
УКС 09716-10		1	АЦ-1, АЦ-VI	400	426	5,5
УКС 09716-11		1	АЦ-1, АЦ-VI	410	436	5,6
УКС 09716-12		1	АЦ-1, АЦ-VI	420	446	5,7
УКС 09723	3185320924	2	АЦ-2, АЦ-VIII, АЦ-IV	300	326	11,8
УКС 09723-01	3185320925	2	АЦ-2, АЦ-VIII, АЦ-IV	310	336	12,0
УКС 09723-02	3185320926	2	АЦ-2, АЦ-VIII, АЦ-IV	320	346	12,1
УКС 09723-03	3185320927	2	АЦ-2, АЦ-VIII, АЦ-IV	330	356	12,2
УКС 09723-04	3185320928	2	АЦ-2, АЦ-VIII, АЦ-IV	340	366	12,3
УКС 09723-05	3185320929	2	АЦ-2, АЦ-VIII, АЦ-IV	350	376	12,4
УКС 09723-06	3185320930	2	АЦ-2, АЦ-VIII, АЦ-IV	360	386	12,9
УКС 09723-07	3185320931	2	АЦ-2, АЦ-VIII, АЦ-IV	370	396	13,0
УКС 09723-08	3185320932	2	АЦ-2, АЦ-VIII, АЦ-IV	380	406	13,2
УКС 09723-09	3185320933	2	АЦ-2, АЦ-VIII, АЦ-IV	390	416	13,3
УКС 09723-10	3185320934	2	АЦ-2, АЦ-VIII, АЦ-IV	400	426	13,4
УКС 09723-11	3185320935	2	АЦ-2, АЦ-VIII, АЦ-IV	410	436	13,5
УКС 09723-12	3185320936	2	АЦ-2, АЦ-VIII, АЦ-IV	420	446	13,6
